Опис

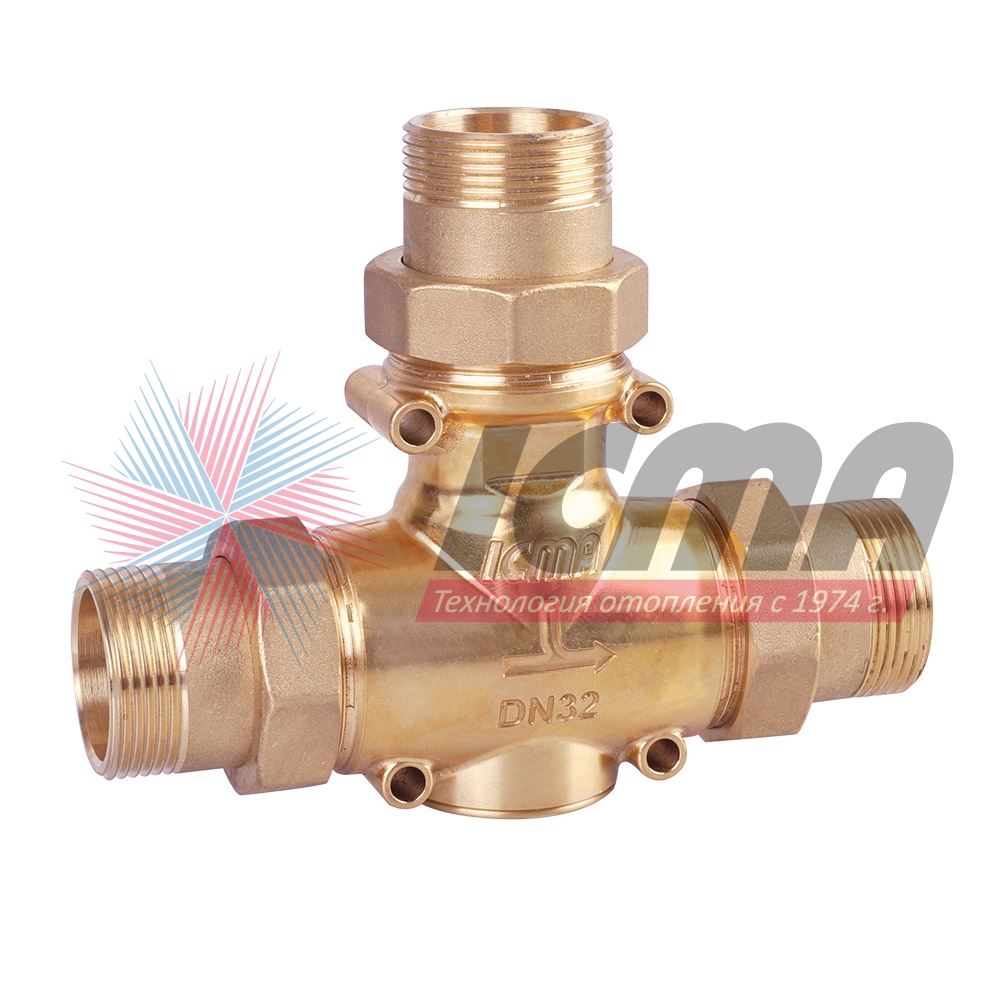

3-х ходовий антиконденсаційний клапан муфтовий. Різьблення - зовнішнє. Регулювання температури - 45°, 55°, 60°, 70°С. Автоматичне регулювання температури теплоносія зворотної лінії в межах заданого значення.
| Артикул |
Розмір |
З'єднання |
C° |
Код |
|
| 132 |
DN25 |
G1" M |
45 |
90132AF0545 |
1 |
| 132 |
DN25 |
G1" M |
55 |
90132AF0555 |
1 |
| 132 |
DN25 |
G1" M |
60 |
90132AF0560 |
1 |
| 132 |
DN25 |
G1" M |
70 |
90132AF0570 |
1 |
| 132 |
DN32 |
G1"1/4 M |
45 |
90132AG0545 |
1 |
| 132 |
DN32 |
G1"1/4 M |
55 |
90132AG0555 |
1 |
| 132 |
DN32 |
G1"1/4 M |
60 |
90132AG0560 |
1 |
| 132 |
DN32 |
G1"1/4 M |
70 |
90132AG0570 |
1 |
Функція
Функція
Антиконденсаційний клапан ICMA оснащений термостатичним елементом, зануреним у теплопровідну рідину, і служить для перешкоджання поверненню в котел холодної води та для забезпечення захисту від утворення конденсату на стінках котла та димаря. Конденсат призводить до окислення металу, що з часом може привести в непридатність котел, бак накопичувальний і димар. Зазвичай конденсат виділяється в твердопаливних котлах, так як при горінні пелетів, брикетів, дров та інших видів твердого палива вивільняється пар, який охолоджує стінки котла та димаря. Антиконденсаційний клапан ICMA встановлюється на зворотній лінії котла. Антиконденсаційний клапан ICMA автоматично регулює температуру води у зворотній лінії котла за допомогою термостатичного контролю.
Технічні характеристики
Технічні характеристики
| Матеріал |
Продуктивність |
| Корпус |
Бронза CB 753 S - UNI EN 1982 |
Температура середовища
(заводське налаштування) |
45°C - 55°C -
60°C - 70°C |
| Затвор |
Латунь CW614N-UNI EN 12164 |
Повна температура закриття |
+10°C від заводського налаштування |
| Пружина |
Нержавіюча сталь |
Діапазон робочих температур |
5-100°C |
| Ущільнююче кільце |
Пероксидний EPDM |
Точність калібрування |
±2°C
|
| Робочі середовище |
Вода, розчини з етиленгліколем не більше 50% |
Максимальний робочий тиск |
10 бар |
Габаритні розміри
Габаритні розміри
| Код |
Розмір |
A |
B |
C |
D |
E |
F |
| 90132AF05XX |
DN 25 |
G1" M |
81 |
162 |
131 |
30 |
101 |
| 90132AG05XX |
DN 32 |
G1"¼ M |
88 |
176 |
141 |
34 |
107 |
Компоненти
Компоненти
- Корпус клапана
- Пружина
- Затвор
- Кришка
- Термостат
- Місця для термометра.
Термостатичний елемент (5),занурений в рідинний елемент, при зміні температур теплоносія відповідає зміні довжини елемента, що у свою чергу визначає рух закриву (3). Рух закриву автоматично регулює відкриття або закриття лінії байпаса таздійснює змішування з теплоносієм, що вертається від системи опалення. Корпус клапана (1)забезпечений місцями для термометра (6), які дозволяють контролювати робочу температуру клапана: на байпасній лінії, на вході системи опалення і на поверненні до котла.
Принцип роботи
Принцип роботи
| Під час введення в експлуатацію котла температура теплоносія набагато нижче, ніж задана температура конденсації клапана. Клапан знаходиться у відкритому стані (А), у той час як зворотній трубопровід з акумулятора (B) повністю закритий. У цій ситуації циркуляція води відбувається по малому колу для швидкого підняття температури теплоносія в котлі. |
 |
| Коли температура на байпасній лінії (А) перевищує встановлене значення навантаження клапана, починає відкриватися зворотний трубопровід з акумулятора (B) і відбувається змішування з холодною водою з акумулятора (А-В). Починається завантаження системи. |
| Коли температура теплоносія в байпасній лінії буде вище на 10°С встановленого значення навантаження клапана, перепускна лінія (А) закривається, в той час зворотній трубопровід з акумулятора (B) повністю відкривається. У цій ситуації циркуляція води відбувається великим колом безпосередньо через акумулятор. |
| Фаза роботи через акумулятор буде продовжується до тих пір, поки в котлі відбувається процес горіння твердого палива. Після повного прогорання палива котел вимикається, а система опалення працює через акумулятор. Після нового завантаження палива принцип роботи клапана повторюється наново. |
Монтаж
Монтаж
Антиконденсатний клапан може бути встановлений в будь-якому положенні. У нормальних умовах експлуатації, для запобігання конденсації клапан не вимагає технічного обслуговування. Для зняття клапана, у разі ремонту або заміни, рекомендується встановити кріплення на підвідних трубопроводах керівника в котлі. Коли температура на байпасній лінії (А) перевищує встановлене значення навантаження клапана, починає відкриватися зворотний трубопровід з акумулятора (B) і відбувається змішування з холодною водою з акумулятора (А-В). Починається завантаження системи. Коли температура теплоносія в байпасній лінії буде вище на 10°С встановленого значення навантаження клапана, перепускна лінія (А) закривається, в той час зворотній трубопровід з акумулятора (B) повністю відкривається. У цій ситуації циркуляція води відбувається великим колом безпосередньо через акумулятор. Фаза роботи через акумулятор буде продовжується до тих пір, поки в котлі відбувається процес горіння твердого палива. Після повного прогорання палива котел вимикається, а система опалення працює через акумулятор. Після нового завантаження палива принцип роботи клапана повторюється наново.
Діаграма
Діаграма
Гідравлічні характеристики
