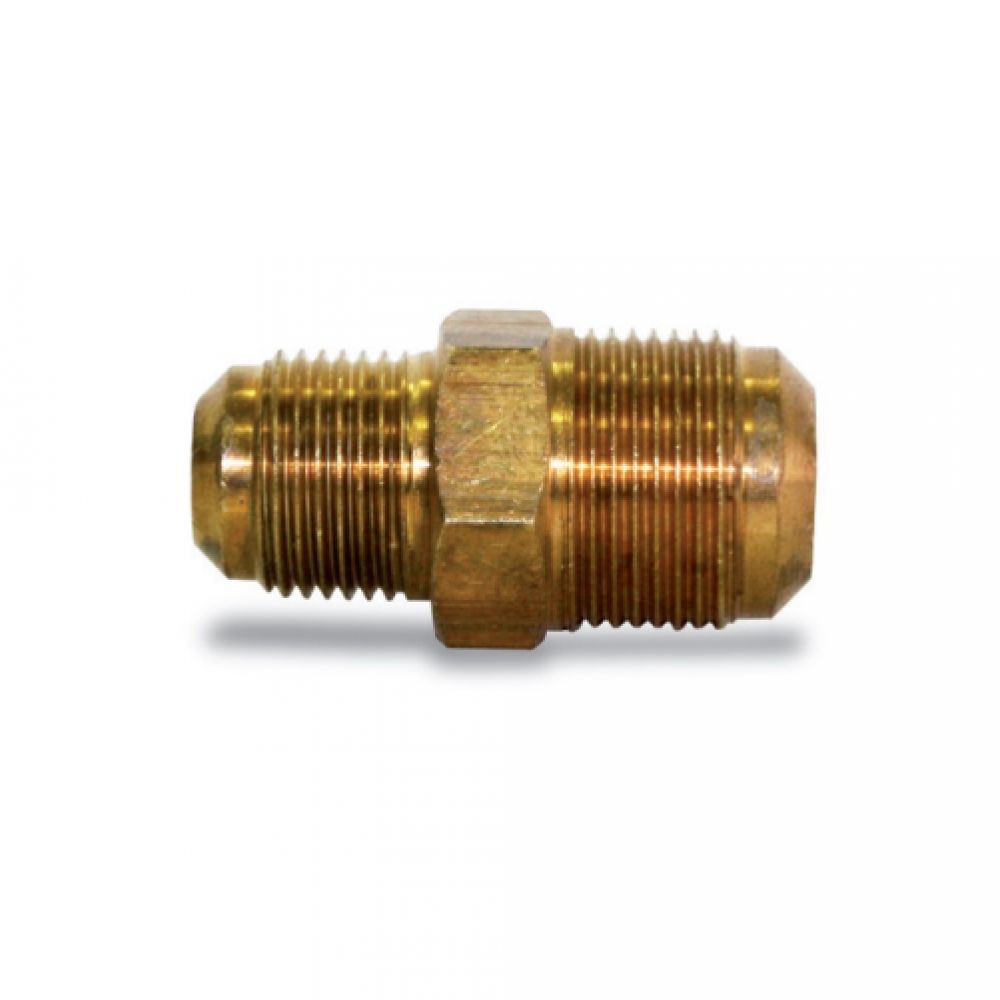

Соединение редукционное с наружной резьбой. Арт. 626


Описание

Соединение - редукционное

Артикул Размер Код
626 1/4"-3/8" 81626ABAC05 10
626 1/4"-1/2" 81626ABAD05 10
626 1/4"-5/8" 81626ABAI05 10
626 3/8"-1/2" 81626ACAD05 10
626 3/8"-5/8" 81626ACAI05 10
626 1/2"-5/8" 81626ADAI05 10
626 1/2"-3/4" 81626ADAE05 10
626 5/8"-3/4" 81626AIAE05 10
Функция

Функция

Фитинги разработаны для использования в системах кондиционирования и охлаждения бытового и промышленного назначения

Технические характеристики

Технические характеристики

Штампованные фитинги: Латунь CW617N - UNI 12165
Выточенные фитинги: Латунь CW614N - UNI 12164
Соединения: Медь CU-DHP - EN12735-1
Макс. рабочее давление: 45 bar
Рабочая температура: -40°C ÷ 150°C

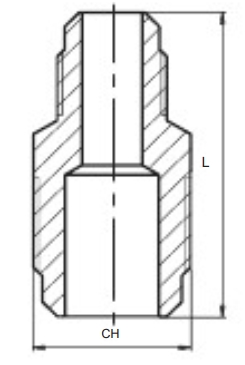

Габаритные размеры

Габаритные размеры

gr1 1
КОД РЕЗЬБА SAE L, мм CH
81626ABAC05 1/4”-3/8” 35,05 17
81626ABAD05 1/4”-1/2” 39,75 20
81626ABAI05 1/4”-5/8” 44,25 23
81626ACAD05 3/8”-1/2” 42,8 20
81626ACAI05 3/8”-5/8” 43,7 23
81626ADAI05 1/2”-5/8” 53,5 27
81626ADAE05 1/2”-3/4” 50,5 23
81626AIAE05 5/8”-3/4” 57 27
Принцип работы

Принцип работы

Система уплотнения между краем фитинга с наружной резьбой и медной трубой создается скосом трубы.
