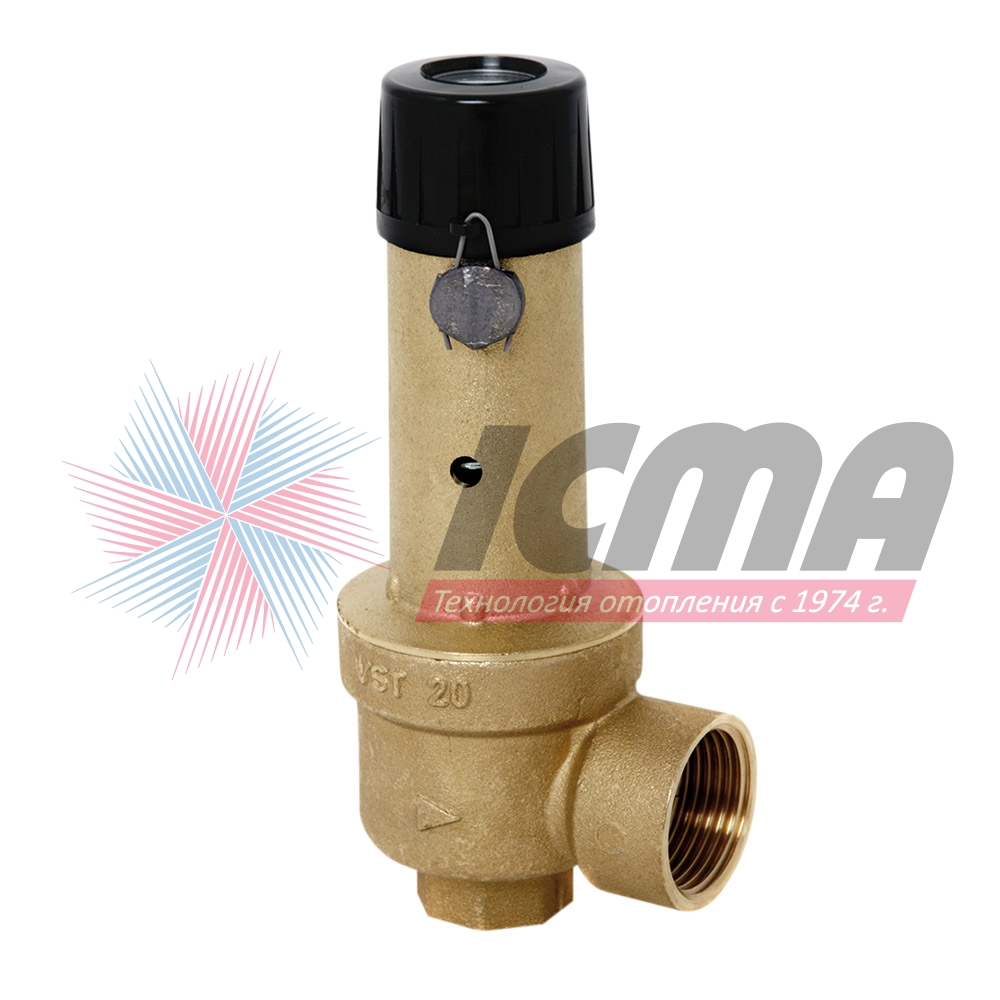

Предохранительный клапан фиксированной настройки. Арт. 260

Функция

Клапан предохранительный – устройство, основная функция которого заключается в пропускании жидкости или газа в одну сторону, не позволяя при этом двигаться в обратном направлении. Клапаны предохранительные функционируют в режиме «автомат». Они необходимы для предотвращения разрушения трубопроводов, регулирующей и запорной арматуры и иного оборудования от избыточного давления внутри. При гидравлическом давлении они помогают выпускать избыточную рабочую среду наружу. Выпускать излишки предохранительные клапаны могут в специальный трубопровод или в атмосферу. Регулирующая пружина – неизменная деталь, благодаря которой клапан предохранительный осуществляет свою функцию. Работа предохранительного клапана осуществляется при разном давлении от 1,5 до 10 бар.

Технические характеристики

Габаритные размеры

Принцип работы

При достижении заданного давления диафрагма поднимается и выпускает избыточную рабочую среду наружу в трубопровод или в атмосферу. По мере снижения давления диафрагма опускается и происходит закрытие клапана.

Монтаж и схемы установки

Перед тем, как произвести установку предохранительного клапана, необходимо проверить направление потока, указанным на корпусе. Предохранительный клан может быть установлен вертикально и горизонтально, но не ручкой вниз (см. рисунок). Это предотвращает оседание грязи, которое влияет на нормальное функционирование клапана.

Разрешено	Разрешено	Разрешено	Запрещено

Схемы монтажа

Отопление Предохранительный клапан должен быть установлен в верхней части теплогенератора или же на выходе подающей трубы на расстоянии не более одного метра (как показано на рисунке 1). Труба, которая соединяет теплогенератор и предохранительный клапан не должна с запорной арматурой.
Водоснабжение Предохранительный клапан должен быть установлен в непосредственной близости от бойлера на трубопроводе холодной воды. Даже в этом случае штуцер с клапаном не должен содержать запорную арматуру (как показано на рисунке 2).
